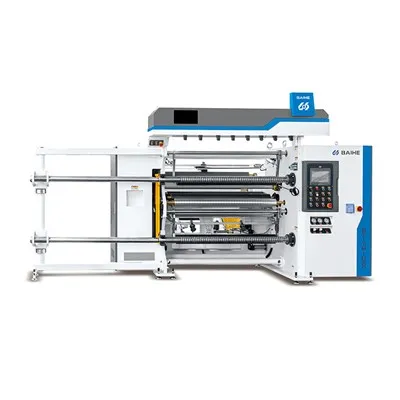

자동 슬리 터 리와인더 기계







BHF-DY1300 자동 슬리터 리와인더 기계는 BOPP/CPP/PET/PE/적층 필름/금속 필름/종이의 슬릿 롤링 유형에 적용됩니다.





매개변수 항목	매개변수 색인
재료 두께 범위	0.012--0.15mm
기계적 속도	450분/분(MAX)
풀림 직경	φ800mm(최대)
유엔. 종이 튜브 ID	3"(Φ76mm)/6"(Φ152mm)
풀기 폭	1300mm
유엔. 장력 조절	지속적인 긴장
슬리팅 폭	50-1300mm
슬리팅 정확도	±0.3mm
되감기 직경	φ450mm(최대)
답장. 종이 튜브 ID	3"(Φ76mm)옵션: 6"(Φ152mm)
답장. 장력 조절	테이퍼 장력
웹 안내 방법	추적 가장자리/인쇄된 선
웹 가이딩 정확도	±0.1mm
웹 가이딩 운동	±75mm
총 전력	≒8Kw
전원 전압	AC 380±5%, 50Hz
장비 차원	3800(길이)*1450(W)*2050(W)mm
장비 무게	2700Kg





1. 휴먼 인터페이스는 프로그래밍 가능한 PLC(일본 Panasonic)로 제어되는 10' 다채로운 터치 스크린을 사용합니다.





2. 풀림은 3인치 및 6인치 상단 헤드, 유압 리프팅을 갖춘 로드리스 로딩 재료 기술을 채택합니다.





3. 언와인드에는 자동 장력으로 제어되는 10kg 자기 파우더 브레이크가 장착되어 있습니다.

4. 웹 가이딩 시스템은 CCD 웹 가이딩 시스템을 채택하여 전기 미세 조정 기능을 갖춘 재료 가장자리 또는 인쇄 라인을 추적합니다.





5. 견인 모터는 YASKWA 인버터 제어와 결합된 전용 AC 2.2KW 모터로 구동됩니다.





6. 메인 롤러와 공압 견인 프레스 롤러가 장착되어 있습니다.

7. 슬리팅 방법은 8개의 칼 홀더가 장착된 평면 면도칼을 채택합니다.

8. 부는 가장자리 장비를 갖추고 있습니다.

9. 상단 및 하단 되감기 샤프트는 2.2KW 전용 모터를 채택하여 구동합니다.





10. 되감기 장력은 테이퍼 제어를 채택하고 풀기 테이퍼는 임의로 설정할 수 있습니다.

11. 상단 및 하단 되감기 샤프트 모두 공압 프레스 롤러 장치가 장착되어 있습니다.

12. 되감기 샤프트는 3인치(76mm) 슬립 샤프트입니다.





13. 표준 장비는 적외선 종이 튜브 위치 장치 8세트를 채택합니다.





14. 이 기계에는 언로드 프레임이 장착되어 있습니다.





15. 전체 기계는 알루미늄 가이드 롤러와 고무 롤러의 조합을 채택하고 모든 가이드 롤러는 동적으로 균형을 이룹니다.

16. Airtac 공압 부품;

17. 전체 기계 변속기는 동기식 벨트를 채택합니다.

18. 전체 기계의 베어링은 독일 SFAG 베어링을 채택합니다.

19. 전체 기계는 수입 또는 국내 브랜드 전기 부품을 채택합니다.

20. 전체 기계는 강판 구조, 두 번 템퍼링 처리, 머시닝 센터 (가공)를 채택합니다.
